Un feu arrière de remorque qui ne s’allume plus, un clignotant inversé ou une prise oxydée suffisent à rendre le dépannage pénible. Le schéma de branchement des feux arrière d’une remorque permet pourtant de retrouver rapidement chaque circuit, à condition de distinguer les prises 7 et 13 broches, de respecter la masse et de tester le câblage dans le bon ordre.
Le bon branchement repose sur quelques repères simples
- Broche 3 : masse principale, souvent responsable des pannes étranges.
- Prise 7 broches : clignotants, feux de position, stop et antibrouillard.
- Prise 13 broches : ajoute le feu de recul et les alimentations 12 V.
- Numéro moulé : plus fiable que la couleur d’un fil ancien ou réparé.
- Multimètre : indispensable pour confirmer chaque circuit avant de refermer la prise.
Lire correctement le schéma d’une prise 7 broches
La prise 7 broches, généralement conforme à la norme ISO 1724, équipe surtout les remorques légères et les porte-vélos. Elle suffit pour transmettre les fonctions indispensables de signalisation arrière, mais elle ne possède pas de circuit dédié au feu de recul ni d’alimentation permanente pour une caravane.
Le tableau ci-dessous donne le repérage standard. Je conseille de regarder les chiffres moulés dans le plastique de la prise avant de raccorder les fils, car l’orientation change selon que l’on observe la fiche côté branchement ou côté broches.
| Broche | Repère | Couleur courante | Fonction |
|---|---|---|---|
| 1 | L | Jaune | Clignotant gauche |
| 2 | 54G | Bleu | Feu antibrouillard arrière |
| 3 | 31 | Blanc | Masse commune |
| 4 | R | Vert | Clignotant droit |
| 5 | 58R | Marron | Feu de position droit et fonctions associées selon le montage |
| 6 | 54 | Rouge | Feux stop |
| 7 | 58L | Noir | Feu de position gauche |
Les couleurs sont des repères utiles, pas une preuve absolue. Sur une remorque ancienne, un fil peut avoir été remplacé, rallongé ou branché sur une autre borne. La règle la plus sûre reste donc numéro de broche d’abord, couleur ensuite.
Choisir entre une prise 7 broches et une prise 13 broches
Le choix dépend surtout de l’usage. Pour une petite remorque bagagère ou une remorque de jardin, la prise 7 broches reste généralement suffisante. Pour une caravane, une remorque équipée de feux de recul ou un véhicule récent, la prise 13 broches ISO 11446 offre davantage de possibilités.
| Besoin | 7 broches | 13 broches |
|---|---|---|
| Clignotants, stop et feux de position | Oui | Oui |
| Feu antibrouillard arrière | Oui | Oui |
| Feu de recul | Non | Oui, broche 8 |
| Alimentation permanente 12 V | Non | Oui, broche 9 |
| Alimentation après contact | Non | Oui, broche 10 |
| Usage le plus courant | Remorque simple | Caravane et équipements plus complets |
Les broches 1 à 7 gardent les mêmes fonctions sur les deux standards. En revanche, un adaptateur 7 vers 13 ne crée pas les circuits absents. Il permet seulement de relier les fonctions déjà disponibles, pas d’ajouter magiquement un feu de recul ou une alimentation pour batterie.

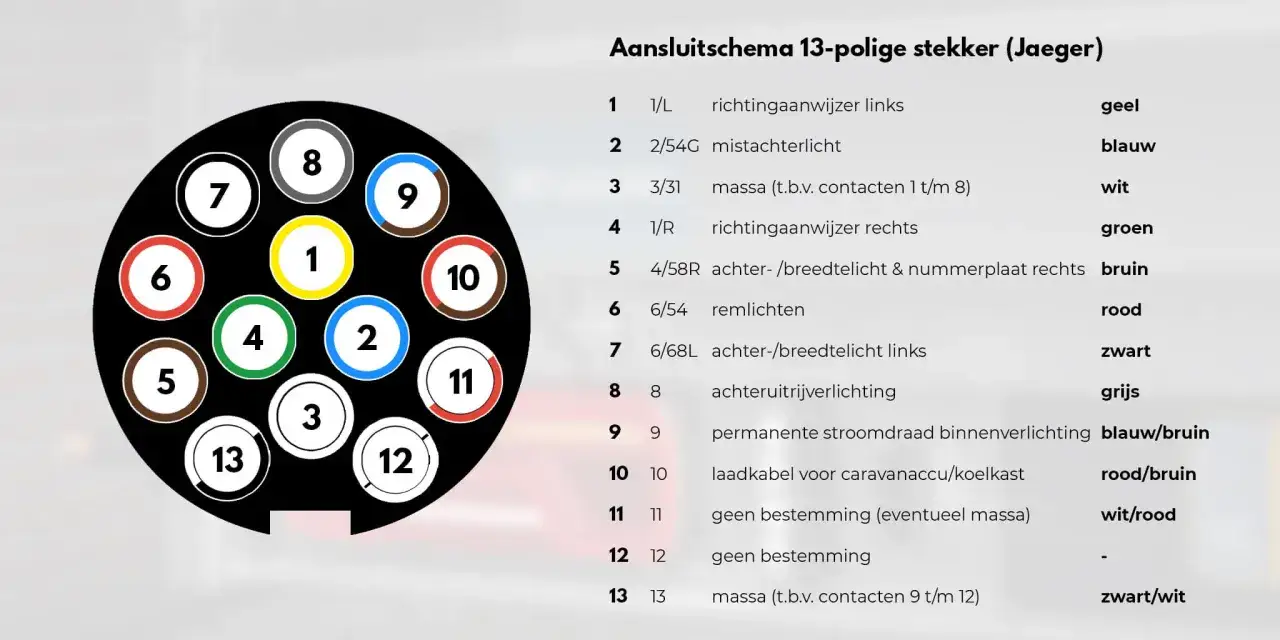

Le brochage complémentaire de la prise 13 broches
La prise 13 broches demande davantage de rigueur, notamment pour les retours de masse. Les circuits d’éclairage utilisent la broche 3, tandis que les alimentations disposent de leurs propres retours sur les broches 11 et 13.
| Broche | Couleur courante | Fonction |
|---|---|---|
| 8 | Rose | Feu de recul |
| 9 | Orange | Alimentation permanente 12 V |
| 10 | Gris | Alimentation 12 V après contact |
| 11 | Blanc/noir | Retour de masse de la broche 10 |
| 12 | Libre selon le standard | Réservée |
| 13 | Blanc/rouge | Retour de masse de la broche 9 |
Je déconseille de regrouper toutes les masses sur une seule borne sans vérifier le faisceau. Une séparation correcte limite les retours de courant et évite des dysfonctionnements sur les équipements alimentés en permanence.
Réaliser le branchement des feux arrière étape par étape
Avant de toucher aux fils, débranchez la remorque du véhicule et retirez, si possible, l’ampoule ou le feu concerné. Pour une installation neuve, prévoyez une prise adaptée, un câble multiconducteur, des embouts ou cosses de qualité, une pince à sertir et une protection contre l’humidité.
- Identifiez la prise. Comptez les broches et relevez les numéros moulés sur le corps du connecteur.
- Repérez chaque fonction. Utilisez le tableau ISO plutôt que la position visuelle des bornes.
- Raccordez la masse en premier. Le fil blanc de la broche 3 doit être solidement fixé et protégé de l’oxydation.
- Branchez les circuits d’éclairage. Reliez séparément les clignotants, les feux de position, le stop et l’antibrouillard.
- Serrez les bornes sans écraser les conducteurs. Un fil mal maintenu peut fonctionner à l’arrêt puis se couper avec les vibrations.
- Protégez le câble. Faites-le passer dans une gaine, éloigné de l’échappement, des arêtes métalliques et des zones de pincement.
- Testez chaque fonction. Effectuez le contrôle avant de fermer définitivement le boîtier de la prise.
Pour la masse, je préfère une liaison dédiée jusqu’à chaque feu plutôt qu’un simple contact aléatoire avec le châssis. Sur une remorque ancienne, la peinture, la rouille et les rondelles oxydées peuvent isoler électriquement une fixation pourtant bien serrée.
Le raccordement côté véhicule
Sur une voiture moderne, le branchement direct sur les fils des feux arrière n’est pas toujours approprié. Le véhicule peut utiliser un réseau multiplexé, c’est-à-dire un système où plusieurs informations circulent sur des lignes électroniques au lieu d’un fil indépendant pour chaque fonction.
Dans ce cas, un faisceau spécifique ou un boîtier électronique d’attelage prélève les signaux sans surcharger les sorties du véhicule. Il peut aussi gérer la détection de remorque, la désactivation de certains capteurs et la surveillance des ampoules.
Un faisceau universel coûte souvent entre 30 et 80 €, tandis qu’un faisceau spécifique avec module peut atteindre 100 à 250 €, hors pose. Le second choix est plus cher, mais il devient souvent le plus raisonnable sur une voiture récente ou équipée de feux LED.
Diagnostiquer une panne sans remplacer toute la prise
Une panne globale ne signifie pas forcément que les sept circuits sont défectueux. Dans la majorité des cas, je commence par la masse, la corrosion et l’état mécanique de la prise avant de chercher une panne plus complexe.
| Symptôme | Cause probable | Contrôle conseillé |
|---|---|---|
| Aucun feu ne fonctionne | Masse coupée, prise débranchée ou alimentation absente | Tester la broche 3 et la continuité jusqu’aux feux |
| Feux faibles ou clignotements parasites | Mauvais retour de masse ou oxydation | Nettoyer les contacts et mesurer la résistance de masse |
| Un seul côté reste éteint | Fil de position, ampoule ou borne 5 ou 7 défectueuse | Contrôler le fil entre la prise et le feu concerné |
| Le stop fonctionne mais pas les clignotants | Erreur sur les broches 1 ou 4, fusible ou module | Tester chaque sortie séparément avec un multimètre |
| Les feux s’allument tous ensemble | Masse absente ou fils croisés | Débrancher les circuits et vérifier la broche 3 en priorité |
| Voyant d’anomalie au tableau de bord | Charge électrique mal reconnue ou raccordement direct inadapté | Vérifier le boîtier d’attelage et la compatibilité avec les LED |
Avec un multimètre, mesurez la tension entre la masse et chaque sortie pendant l’activation de la fonction correspondante. Pour la continuité, faites la mesure hors tension. Ne reliez jamais deux broches entre elles pour « voir si ça marche », car un court-circuit peut endommager un fusible ou un module électronique.
Lire aussi : Recharge de climatisation voiture - méthode, prix et précautions
Pourquoi la masse provoque autant de symptômes
La broche 3 reçoit le courant de retour de plusieurs fonctions. Si elle est mal connectée, le courant cherche parfois un autre chemin à travers les ampoules, ce qui produit des feux qui brillent faiblement, clignotent ensemble ou s’allument au mauvais moment.
Une bonne masse doit présenter un contact métallique propre, une fixation ferme et une protection contre l’eau. Sur une remorque utilisée près de la mer ou sur des routes salées, une inspection de la prise au moins une fois par an évite bien des recherches de panne.
Les erreurs de câblage qui reviennent le plus souvent
La première erreur consiste à se fier uniquement aux couleurs. Le code jaune, bleu, blanc, vert, marron, rouge et noir est standard sur une installation correcte, mais une réparation ancienne peut avoir changé la correspondance.
- Confondre la vue de la prise : une fiche observée par l’arrière peut donner l’impression que les positions sont inversées.
- Oublier la masse : le fil blanc doit être raccordé à la broche 3 et non simplement posé sous une vis rouillée.
- Mélanger les feux de position : les broches 5 et 7 commandent les côtés droit et gauche.
- Utiliser des raccords non étanches : l’humidité entre dans les sertissages et augmente rapidement la résistance.
- Brancher une prise 13 broches comme une 7 broches : les fonctions supplémentaires exigent des masses et protections adaptées.
- Surcharger une sortie du véhicule : un module est nécessaire lorsque l’électronique de la voiture ne supporte pas la charge additionnelle.
Les connecteurs rapides bas de gamme font gagner quelques minutes au montage, mais ils tiennent mal dans un environnement soumis aux vibrations et à l’eau. Pour un résultat durable, j’utilise des sertissages adaptés, une gaine thermorétractable et une boucle de câble qui évite que l’eau ne coule directement vers la prise.
En cas de remplacement d’un feu, vérifiez aussi sa compatibilité avec le faisceau. Un feu LED peut consommer beaucoup moins qu’un modèle à ampoule et perturber la détection de charge d’un véhicule multiplexé.
Le contrôle final avant de reprendre la route
Le test doit être réalisé remorque attelée, prise verrouillée et véhicule placé sur une surface sûre. Faites-vous aider par une personne qui observe l’arrière, car certains défauts ne sont visibles que depuis l’extérieur.
- Allumer les feux de position et vérifier les deux côtés.
- Actionner le clignotant gauche puis le droit.
- Appuyer sur la pédale de frein et contrôler les deux feux stop.
- Tester l’antibrouillard arrière lorsque les conditions le permettent.
- Avec une prise 13 broches, contrôler le feu de recul et les alimentations uniquement si elles sont réellement câblées.
- Vérifier que le câble ne touche ni le pneu, ni l’échappement, ni une partie mobile.
Le Code de la route impose une signalisation arrière fonctionnelle lorsque la remorque masque celle du véhicule tracteur. Les feux stop, les indicateurs de direction, les feux de position et l’éclairage de plaque ne sont donc pas de simples accessoires de confort. Un branchement propre améliore à la fois la sécurité, la fiabilité et la conformité de l’ensemble.
Si le défaut persiste après le contrôle de la masse et des broches, le problème peut venir d’un fusible, d’un boîtier d’attelage ou du faisceau de la voiture. Dans ce cas, mieux vaut relever les tensions et les symptômes avant de remplacer une pièce au hasard.
