Une jauge à carburant qui reste bloquée, descend par à-coups ou affiche une réserve incohérente peut cacher un simple défaut de contact comme un problème de capteur dans le réservoir. Je vous propose une méthode progressive pour vérifier l’indicateur, le fusible, le câblage et le flotteur, avec les précautions à prendre avant d’utiliser un multimètre.
Les contrôles essentiels pour isoler rapidement la panne
- Observez le comportement de l’aiguille sur sol plat, contact mis et après quelques minutes.
- Contrôlez le fusible si plusieurs fonctions du tableau de bord sont également touchées.
- Testez le circuit avec une mise à la masse uniquement si le véhicule utilise une jauge analogique classique.
- Mesurez le capteur à l’ohmmètre. La résistance doit varier progressivement quand le flotteur se déplace.
- Ne remplacez pas la sonde au hasard avant d’avoir vérifié la prise, la masse et les valeurs prévues par le constructeur.

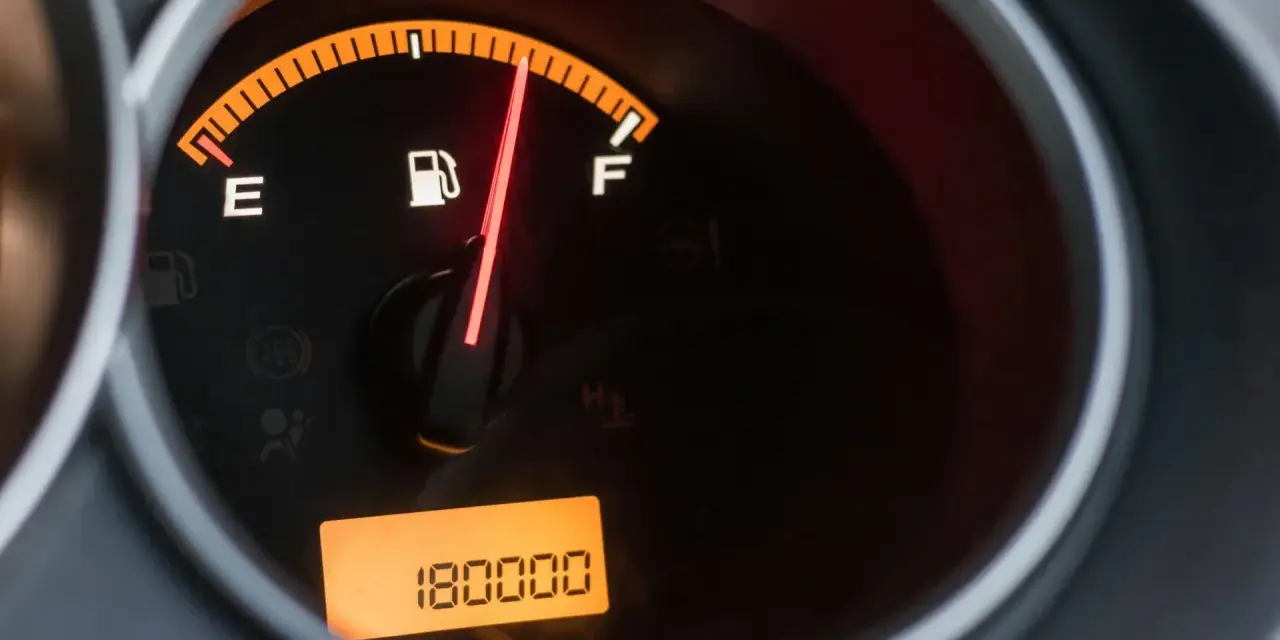

Commencez par distinguer une panne d’un fonctionnement normal
Avant de démonter quoi que ce soit, je regarde comment la jauge réagit dans plusieurs situations. Sur un véhicule garé en pente, le niveau peut sembler plus haut ou plus bas, et un léger mouvement en virage reste normal lorsque le carburant se déplace dans le réservoir. Le système est souvent filtré électroniquement, mais il ne donne pas toujours une indication instantanée.
Mettez le contact sans démarrer et attendez quelques secondes. Après un plein, l’aiguille peut mettre quelques minutes ou un court trajet à se stabiliser, notamment sur certains modèles modernes. En revanche, une aiguille qui reste exactement au même endroit malgré plusieurs pleins, tombe brutalement à zéro ou passe de la moitié au plein sans raison mérite un diagnostic.
| Symptôme observé | Cause à envisager |
|---|---|
| Aiguille bloquée à zéro | Sonde débranchée, circuit ouvert, fusible, masse ou combiné d’instruments |
| Aiguille bloquée au plein | Fil de signal coupé, flotteur coincé ou résistance anormale |
| Lecture qui fluctue fortement | Piste résistive usée, connecteur oxydé ou flotteur qui accroche |
| Réserve allumée trop tôt | Capteur imprécis, flotteur déformé ou problème propre au circuit du témoin |
| Jauge et plusieurs instruments inactifs | Alimentation commune, fusible ou défaut du combiné |
Une jauge qui bouge légèrement dans les ronds-points n’est donc pas forcément défectueuse. Ce qui m’alerte surtout, c’est une lecture incohérente avec la quantité ajoutée et l’autonomie habituelle, ou un changement brutal qui ne correspond à aucun ravitaillement.
Vérifiez d’abord l’alimentation et les connexions
Le circuit comprend généralement un flotteur, une résistance variable appelée rhéostat, un faisceau électrique et l’affichage du tableau de bord. Le flotteur suit la hauteur du carburant et le rhéostat transforme son déplacement en variation de résistance. Une seule prise oxydée peut donc donner les mêmes symptômes qu’une sonde usée.
Le contrôle du fusible
Consultez le schéma du véhicule ou le couvercle de la boîte à fusibles pour identifier le bon emplacement. Le fusible protège parfois le combiné d’instruments tout entier, et pas uniquement la jauge. Si le nouveau fusible grille immédiatement, installez strictement le même ampérage et arrêtez les essais, car un court-circuit est probablement présent.
Si l’éclairage du tableau de bord, le compteur ou d’autres indicateurs ne fonctionnent plus en même temps, je commence toujours par cette vérification. Si seule la mesure du carburant est fausse, la sonde, son connecteur ou son fil de signal deviennent des suspects plus crédibles.
La prise située sur le réservoir
Sur de nombreux modèles, la sonde est intégrée au module de pompe et accessible sous la banquette arrière ou par une trappe de service. Contact coupé, inspectez la prise sans tirer sur les fils. Recherchez une broche verdâtre, une cosse desserrée, une trace d’humidité ou un câble abîmé.
La masse doit également être propre et solidement fixée. Une mauvaise masse peut provoquer une indication instable, surtout lorsque les vibrations ou l’humidité modifient le contact. Un nettoyage adapté peut suffire, mais il faut éviter de pulvériser un produit quelconque à proximité des vapeurs de carburant.
Testez l’indicateur sans déposer immédiatement la sonde
Sur une ancienne jauge analogique, un test de continuité permet de savoir si le problème se trouve plutôt dans le tableau de bord ou dans le réservoir. Cette méthode ne s’applique pas automatiquement aux véhicules récents équipés d’un calculateur, d’un signal numérique ou d’une sonde à plusieurs voies. Dans le doute, je vérifie le schéma électrique du modèle avant de relier un fil à la masse.
La mise à la masse du fil de signal
- Garez la voiture sur une surface plane, serrez le frein de stationnement et coupez le moteur.
- Repérez la prise de la sonde et identifiez le fil de signal à l’aide du schéma électrique.
- Débranchez la sonde, puis remettez brièvement le contact sans démarrer.
- Sur un circuit analogique prévu pour ce test, reliez brièvement le fil de signal à une bonne masse avec un câble protégé.
- Observez si l’aiguille se déplace vers une extrémité de l’échelle.
Si l’aiguille réagit franchement, le faisceau jusqu’au tableau de bord et l’indicateur sont probablement opérationnels. Le défaut se situe alors plutôt dans le flotteur ou le rhéostat. Si rien ne se passe, recherchez en priorité une coupure, une absence d’alimentation, une mauvaise masse ou un combiné défaillant.
Le sens du déplacement dépend du montage. Une mise à la masse peut faire aller l’aiguille vers le plein sur un véhicule et vers le vide sur un autre. Je déconseille donc de conclure à partir de la seule direction de l’aiguille. La réaction, ou son absence, est plus importante que le côté vers lequel elle se déplace.
Mesurez la résistance du flotteur au multimètre
Le contrôle à l’ohmmètre est le moyen le plus utile pour confirmer l’état du capteur. Il se fait contact coupé et prise de sonde débranchée, car un multimètre réglé sur la résistance ne doit jamais être branché sur un circuit alimenté.
La procédure de mesure
- Réglez le multimètre sur la mesure de résistance, généralement en ohms.
- Placez les pointes de touche sur les bornes correspondant au capteur de niveau.
- Relevez la valeur avec le flotteur en position basse, puis en position haute si la sonde est déposée.
- Déplacez lentement le bras du flotteur et surveillez la variation affichée.
La résistance doit évoluer de manière progressive, sans coupure ni valeur infinie. Une valeur qui disparaît à certains endroits indique souvent une piste résistive usée. Une valeur identique quelle que soit la position peut signaler un rhéostat bloqué, un flotteur coincé ou une erreur de branchement.
Il n’existe pas une valeur universelle pour toutes les voitures. Certains capteurs affichent une faible résistance lorsque le réservoir est plein et une valeur plus élevée lorsqu’il est vide, tandis que d’autres fonctionnent à l’inverse. Les plages peuvent aussi varier fortement selon la marque et le modèle, par exemple de quelques dizaines à plusieurs centaines d’ohms. La référence du constructeur reste donc indispensable pour interpréter précisément la mesure.
Lire aussi : Embrayage hydraulique en panne - causes, tests et coûts
Ce que révèle le déplacement du flotteur
Si la résistance varie normalement à l’établi mais que la jauge reste fausse en roulant, je m’intéresse au câblage, à la masse et au combiné d’instruments. Si la mesure comporte des « trous » ou des sauts, le remplacement de la sonde est généralement plus fiable qu’un simple nettoyage, car la piste interne est souvent déjà très usée.
Ne forcez jamais le bras du flotteur et ne touchez pas directement la piste résistive. Une légère déformation suffit à fausser toute la lecture, et une réparation improvisée peut provoquer un nouveau blocage dans le réservoir.
Interprétez les résultats selon le type de panne
Une fois les contrôles réalisés, le diagnostic devient plus simple. Le tableau suivant permet de relier le résultat du test à l’intervention la plus logique, sans remplacer plusieurs pièces au hasard.
| Résultat du contrôle | Diagnostic probable | Action raisonnable |
|---|---|---|
| Fusible grillé et autres instruments en panne | Défaut d’alimentation ou court-circuit | Rechercher la cause avant de remplacer le fusible |
| Prise oxydée ou masse instable | Mauvais contact électrique | Réparer la connexion et contrôler à nouveau |
| Aiguille réactive à la mise à la masse | Sonde ou flotteur probablement défectueux | Mesurer puis remplacer le module si nécessaire |
| Résistance sans variation | Rhéostat bloqué ou capteur hors service | Contrôler le flotteur et prévoir une sonde adaptée |
| Résistance correcte mais affichage absent | Câblage, calculateur ou combiné d’instruments | Effectuer un diagnostic électrique ou électronique |
Sur certains véhicules, une lecture erronée peut aussi venir d’une logique de calcul du tableau de bord. Le système amortit volontairement les mouvements du carburant pour éviter que l’aiguille ne danse à chaque virage. Une descente lente après le plein n’est donc pas forcément le signe d’une panne.
Quand faut-il arrêter le diagnostic soi-même
La sonde se trouve au-dessus ou à l’intérieur du réservoir, dans une zone où les vapeurs de carburant peuvent s’enflammer. Travaillez dans un endroit très ventilé, moteur froid, sans cigarette, flamme, lampe halogène ni outil produisant des étincelles. En cas d’odeur forte, de fuite ou de réservoir endommagé, je laisse immédiatement la voiture immobilisée et je fais intervenir un professionnel.
La dépose du module peut nécessiter de réduire fortement le niveau de carburant, de retirer une bague de fixation et de remplacer un joint. Sur un diesel, une panne sèche peut en plus demander un réamorçage du circuit, selon le système d’injection. Ce n’est pas le meilleur moment pour apprendre en improvisant, surtout si l’accès impose de déposer le réservoir.
En France, il faut souvent prévoir environ 50 à 100 euros pour un diagnostic simple. Une sonde seule peut coûter autour de 80 à 250 euros, tandis que la main-d’œuvre et l’accès au réservoir peuvent porter l’intervention totale vers 200 à 600 euros, voire davantage sur un modèle complexe. Ces montants restent indicatifs, car le prix varie selon la marque, le module de pompe et le temps de démontage.
Une jauge douteuse se surveille aussi avec le compteur journalier
Tant que la panne n’est pas réparée, remettez le compteur journalier à zéro après chaque plein et notez la quantité ajoutée. Une consommation habituelle de 6 l/100 km avec un réservoir de 50 litres donne une autonomie théorique proche de 830 km, mais je conserve toujours une marge de sécurité d’au moins 80 à 100 km au lieu d’attendre la dernière barre.
Cette méthode ne répare évidemment pas la jauge et ne remplace pas une mesure fiable. Elle évite simplement la panne sèche pendant quelques jours, le temps d’obtenir la bonne référence de sonde et de faire contrôler le circuit dans de bonnes conditions.
Le diagnostic le plus sûr suit une logique simple. Observer le symptôme, vérifier le fusible et les connexions, tester le circuit avec la méthode adaptée, puis mesurer le flotteur en comparant les valeurs aux données du véhicule. Cette progression permet généralement de savoir si l’indicateur fonctionne réellement et d’éviter de changer une pièce coûteuse sans preuve.
