Une remorque peut être correctement attelée et pourtant perdre un clignotant, un feu de position ou l’antibrouillard à cause d’un seul fil mal placé. Le schéma d’une prise de remorque à 7 broches permet de retrouver rapidement la fonction de chaque contact, de choisir le bon faisceau et de tester le montage sans tâtonner. Je détaille ici le brochage ISO 1724, la méthode de raccordement, les erreurs fréquentes et les cas où une prise 13 broches devient plus pertinente.
Sept broches suffisent pour l’éclairage courant d’une remorque
- Broche 3 : masse commune, à contrôler en priorité.
- Broches 1 et 4 : clignotants gauche et droit.
- Broche 6 : feux stop.
- Broches 5 et 7 : feux de position et éclairage de plaque.
- Broche 2 : feu antibrouillard arrière.
- Une prise 7 broches ne transmet généralement ni feu de recul ni alimentation permanente.

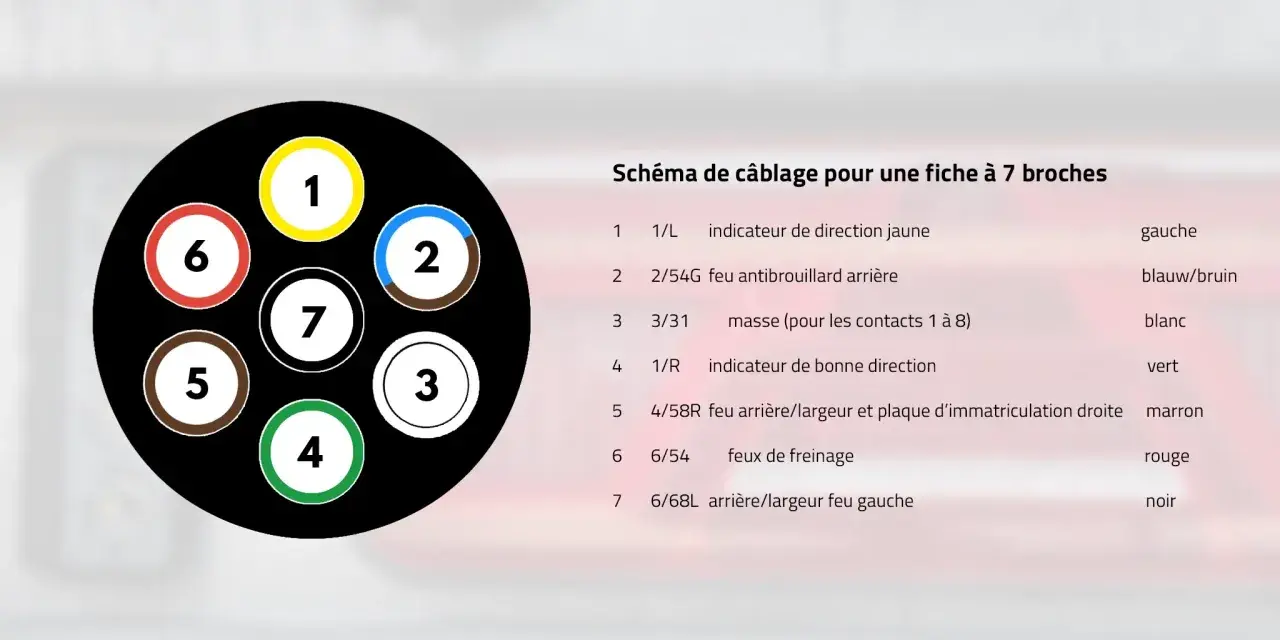

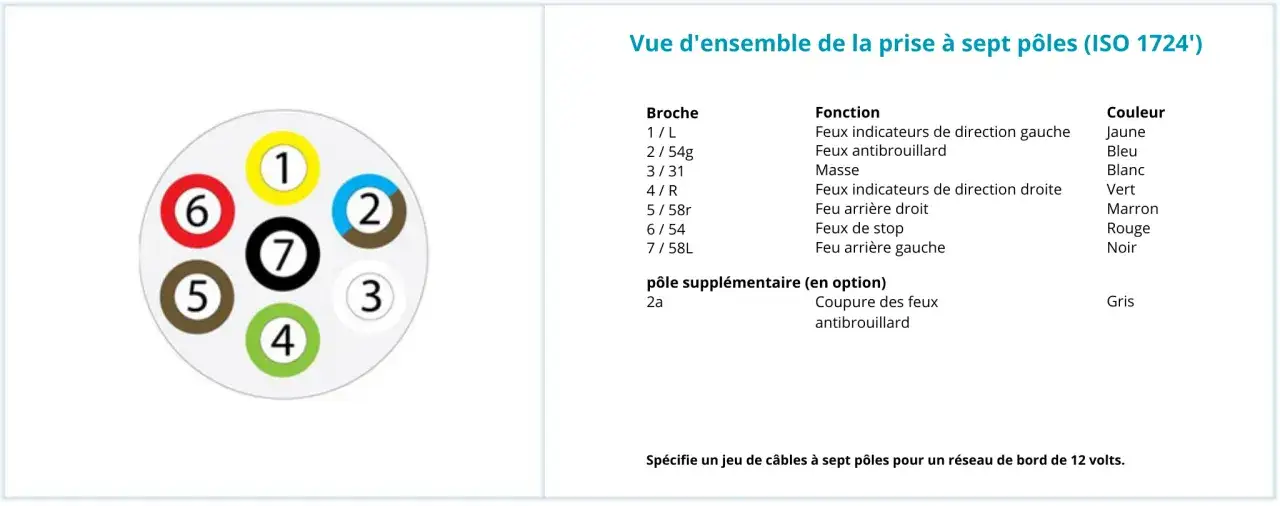

Le brochage ISO 1724 broche par broche
En France, la prise ronde à 7 contacts la plus courante suit la norme ISO 1724, aussi appelée montage 12N. Chaque broche correspond à une fonction précise. Le code couleur aide au repérage, mais je conseille de toujours suivre le numéro gravé dans le boîtier, car un faisceau adaptable peut utiliser des couleurs différentes.
| Broche | Repère | Fonction | Couleur normalisée |
|---|---|---|---|
| 1 | L | Clignotant gauche | Jaune |
| 2 | 54G | Feu antibrouillard arrière | Bleu |
| 3 | 31 | Masse commune | Blanc |
| 4 | R | Clignotant droit | Vert |
| 5 | 58R | Feu de position droit et éclairage de plaque | Marron |
| 6 | 54 | Feux stop | Rouge |
| 7 | 58L | Feu de position gauche et éclairage de plaque | Noir |
Les deux circuits de position sont séparés sur les broches 5 et 7. Cette séparation permet au véhicule de conserver une surveillance indépendante des côtés gauche et droit. Sur certaines petites remorques, les deux fonctions sont réunies dans un seul conducteur marron, mais je ne réalise ce pont que si la notice du faisceau le prévoit explicitement.
Lire aussi : Arrimer une charge sur des barres de toit en toute sécurité
Prise côté voiture et fiche côté remorque
La prise fixée sur le véhicule et la fiche montée sur la remorque ne se lisent pas forcément depuis le même angle. Un dessin vu côté câblage peut sembler inversé par rapport à une vue de face. Pour éviter cette erreur classique, je repère les chiffres moulés sur le plastique et je contrôle le contact avec un multimètre ou un testeur de prise.
La broche 3, blanche, mérite une attention particulière. Une masse oxydée ou simplement desserrée peut provoquer plusieurs symptômes à la fois, comme des feux faibles, des clignotements rapides ou un mélange entre le feu stop et le clignotant.
Lire le schéma sans inverser les contacts
Avant de brancher un fil, je distingue toujours trois éléments. Il y a la fonction indiquée sur le schéma, le numéro de la broche et la couleur du conducteur. Si ces trois informations ne concordent pas, le numéro gravé sur la prise reste la référence la plus fiable.
Il faut aussi distinguer la prise femelle du véhicule de la fiche mâle de la remorque. Les contacts apparaissent en miroir lorsqu’on change de côté d’observation, ce qui explique une grande partie des branchements inversés entre clignotant gauche et clignotant droit.
- Le jaune va sur la broche 1 pour le clignotant gauche.
- Le bleu va sur la broche 2 pour l’antibrouillard.
- Le blanc va sur la broche 3 pour la masse.
- Le vert va sur la broche 4 pour le clignotant droit.
- Le marron va sur la broche 5 pour le côté droit.
- Le rouge va sur la broche 6 pour les feux stop.
- Le noir va sur la broche 7 pour le côté gauche.
Le raccordement est prévu pour le réseau d’éclairage en 12 volts. Je déconseille d’y ajouter une pompe, un treuil ou un autre accessoire puissant. La prise 7 broches sert à transmettre les signaux lumineux, pas à remplacer une ligne d’alimentation protégée par fusible.
Réaliser le branchement étape par étape
Sur une remorque ancienne, l’opération reste accessible à un bricoleur soigneux. Sur un véhicule récent équipé de feux LED ou d’un réseau multiplexé, le choix du faisceau compte davantage que la prise elle-même. Un boîtier multiplexé prélève les commandes de feux avec un faible courant et protège l’électronique du véhicule.
- Identifier le véhicule et le faisceau. Vérifiez si le kit est universel, spécifique ou compatible avec un système multiplexé. Certains modèles nécessitent aussi une programmation électronique.
- Couper le contact. Retirez la clé et suivez les précautions du constructeur avant d’intervenir près des feux arrière ou des calculateurs.
- Ouvrir la prise. Faites passer le câble par le presse-étoupe avant de serrer les conducteurs. Cette étape évite de devoir tout démonter après le câblage.
- Raccorder selon les numéros. Dénudez proprement l’extrémité, placez chaque fil sur la borne correspondante et serrez fermement sans écraser le conducteur.
- Protéger le parcours. Fixez le câble loin de l’échappement, des pièces mobiles et des arêtes métalliques. Une gaine annelée et des colliers résistants prolongent nettement la durée de vie.
- Tester chaque fonction. Utilisez un testeur 7 broches ou une remorque connue comme fonctionnelle avant de refermer définitivement le montage.
Pour un faisceau universel, le raccordement se fait souvent près des blocs optiques arrière. Je préfère les connecteurs sertis et protégés par une gaine thermorétractable aux simples torsades entourées de ruban adhésif. L’humidité finit presque toujours par révéler ce type de réparation improvisée.
Sur une voiture multiplexée, évitez de repiquer au hasard les fils des feux LED. Un faisceau spécifique avec module peut être plus cher, souvent autour de 60 à 150 €, mais il limite les défauts au tableau de bord et les problèmes de surveillance des ampoules.
Diagnostiquer une panne à partir des symptômes
Quand un feu ne fonctionne plus, je commence par tester la prise du véhicule avant de démonter la fiche de la remorque. Cette méthode permet de savoir si la panne vient du faisceau, de la prise, du câble ou du bloc d’éclairage.
| Symptôme | Contrôle prioritaire | Cause fréquente |
|---|---|---|
| Aucun feu ne fonctionne | Broche 3 et point de masse | Masse coupée, oxydée ou mal serrée |
| Un seul clignotant est absent | Broche 1 ou 4 | Fil inversé, cosse desserrée ou ampoule défectueuse |
| Un côté des feux de position ne fonctionne pas | Broche 5 ou 7 | Conducteur sectionné ou contact corrodé |
| Les feux stop restent éteints | Broche 6 | Fil rouge mal raccordé ou défaut du circuit stop |
| L’antibrouillard ne s’allume pas | Broche 2 | Commande désactivée, fil bleu absent ou contact oxydé |
| Les feux s’allument faiblement | Tension entre chaque fonction et la masse | Mauvaise masse, humidité ou surcharge |
Un multimètre réglé en tension continue doit généralement mesurer une tension proche de celle de la batterie entre la broche testée et la masse lorsque la fonction est activée. Sur certains véhicules modernes, le signal est pulsé ou géré par un module, et la mesure peut être moins intuitive. Dans ce cas, un testeur de prise d’attelage donne un résultat plus directement exploitable.
Inspectez aussi le joint de la prise et son capot. Une petite quantité de corrosion verte suffit à augmenter la résistance du contact. Je nettoie avec un produit adapté aux contacts électriques, puis je remplace la prise si les bornes sont piquées ou déformées.
Choisir entre 7 et 13 broches
Le choix dépend des fonctions réellement nécessaires, pas seulement du type de remorque. Pour une petite remorque bagagère, une remorque utilitaire ou un porte-vélos équipé d’un éclairage standard, les 7 broches couvrent généralement l’essentiel.
| Besoin | Prise 7 broches | Prise 13 broches |
|---|---|---|
| Clignotants, feux stop et position | Oui | Oui |
| Antibrouillard arrière | Oui | Oui |
| Feu de recul | Non | Oui |
| Alimentation permanente 12 V | Non, en montage standard | Oui selon le câblage |
| Caravane avec équipements intérieurs | Peu adaptée | Solution habituelle |
| Verrouillage et étanchéité | Corrects selon le modèle | Connecteur moderne à verrouillage par rotation |
La prise 13 broches suit la norme ISO 11446 et ajoute notamment le feu de recul ainsi que des circuits d’alimentation. Elle est plus logique pour une caravane, une remorque équipée ou un porte-bateau nécessitant davantage de fonctions.
Un adaptateur 7 vers 13 broches peut dépanner, mais il ne crée aucune fonction supplémentaire. Avec une voiture équipée en 7 broches, une remorque 13 broches pourra donc perdre le feu de recul et l’alimentation intérieure. Pour une utilisation régulière, je préfère installer le connecteur correspondant au besoin réel plutôt que de laisser un adaptateur exposé aux projections d’eau.
Quel budget prévoir pour une installation fiable
Le prix varie surtout selon le type de faisceau et la complexité du véhicule. Une prise 7 broches seule coûte souvent 10 à 25 €, tandis qu’un faisceau universel complet se situe fréquemment entre 20 et 50 €. Les kits multiplexés ou spécifiques peuvent atteindre 60 à 150 € selon le modèle du véhicule.
Une pose professionnelle ajoute généralement la main-d’œuvre et, si nécessaire, le codage électronique. Pour un remplacement simple, le coût reste limité. Pour un attelage complet avec faisceau spécifique, découpe éventuelle du pare-chocs et programmation, le devis peut dépasser 300 €.
Économiser sur la prise elle-même a rarement un grand intérêt. Je regarde plutôt la qualité du capot, du joint, des bornes et du sertissage. Une prise métallique ou renforcée peut être intéressante pour une remorque utilisée souvent, alors qu’un modèle plastique correct suffit pour quelques trajets annuels.
Le contrôle final qui sécurise vraiment le départ
Avant de prendre la route, branchez la remorque et vérifiez les fonctions dans un ordre simple. Testez les deux clignotants, les feux de position, les feux stop et l’antibrouillard. Contrôlez aussi que le câble ne touche ni la boule d’attelage ni l’échappement lorsque l’ensemble tourne ou travaille.
- Les chiffres de la prise correspondent au schéma.
- La masse blanche est propre et solidement fixée.
- Le capot ferme correctement et le câble ne tire pas sur les bornes.
- Les feux de la remorque restent visibles et ne sont pas masqués par le chargement.
- Aucun voyant d’anomalie ne s’allume après la connexion.
Si l’installation doit alimenter une caravane, gérer un feu de recul ou fonctionner sur un véhicule récent, je passerais directement à un faisceau spécifique et à une prise 13 broches. Pour l’éclairage classique, le brochage ISO 1724 reste simple et fiable, à condition de respecter les numéros, de soigner la masse et de tester chaque circuit avant de rouler.
