Un feu de remorque qui clignote trop vite, un voyant d’ampoule au tableau de bord ou un radar de recul qui devient fou après la pose d’un attelage signalent souvent un mauvais raccordement. Je détaille ici le schéma de branchement d’un faisceau d’attelage multiplexé, le rôle du boîtier électronique, les différences entre prises 7 et 13 broches ainsi que la méthode de contrôle à appliquer avant de prendre la route.
L’essentiel pour réussir un branchement multiplexé
- Boîtier électronique indispensable sur la majorité des véhicules modernes.
- La prise 7 broches couvre les fonctions d’éclairage classiques.
- La prise 13 broches ajoute notamment le feu de recul et les alimentations.
- L’alimentation du module doit être protégée par un fusible adapté au kit.
- Les couleurs de fils ne suffisent pas, il faut vérifier chaque fonction avec un schéma et un testeur.
Comprendre le multiplexage avant de toucher aux fils
Sur une ancienne voiture, le courant des clignotants ou des feux arrière pouvait être repris directement pour alimenter la remorque. Sur un véhicule multiplexé, les commandes passent par un réseau électronique, souvent appelé CAN bus. Ce réseau transmet des informations numériques entre les calculateurs au lieu d’envoyer systématiquement un simple 12 volts vers chaque lampe.
Le faisceau d’attelage multiplexé utilise donc un boîtier d’interface. Celui-ci détecte les signaux des feux arrière et alimente les lampes de la remorque avec un circuit séparé. Le véhicule conserve ainsi le contrôle de ses propres éclairages et risque moins de détecter une surcharge ou une ampoule défectueuse.
Le rôle du boîtier électronique
Le module peut fonctionner de deux manières. Un modèle universel prélève les signaux sur les câbles des feux, tandis qu’un faisceau spécifique se branche directement sur les connecteurs prévus par le constructeur. Certains systèmes communiquent aussi avec le véhicule via le CAN ou le LIN, selon la technologie utilisée.
Ce boîtier ne sert pas uniquement à faire fonctionner les clignotants. Il peut gérer la surveillance des ampoules, la coupure du feu antibrouillard arrière, la désactivation des radars de recul et, sur certains véhicules, la fonction de stabilisation de la remorque. C’est pour cette raison qu’un simple raccordement fil à fil devient risqué sur une voiture récente.
Pourquoi un branchement direct pose problème
Une remorque ajoute une charge électrique au circuit d’origine. Si elle est branchée sans interface adaptée, le véhicule peut afficher un défaut, accélérer le rythme des clignotants ou couper le circuit pour le protéger. J’ai aussi constaté que les feux à commande par impulsions peuvent produire un éclairage faible ou irrégulier lorsque le mauvais type de faisceau est installé.
Il ne faut surtout pas connecter un fil au hasard sur une paire torsadée du réseau CAN. Un testeur classique ou une lampe témoin peut perturber ce circuit. Pour identifier les fonctions, je préfère utiliser le schéma du véhicule et un multimètre, puis confirmer le résultat avec le tableau de compatibilité fourni avec le kit.
Lire le raccordement d’une prise 7 ou 13 broches
Le nombre de broches détermine les fonctions disponibles à l’arrière du véhicule. La prise 7 broches convient généralement à une remorque classique, alors que la 13 broches est plus adaptée à une caravane, une remorque équipée de feux de recul ou un usage nécessitant une alimentation auxiliaire.

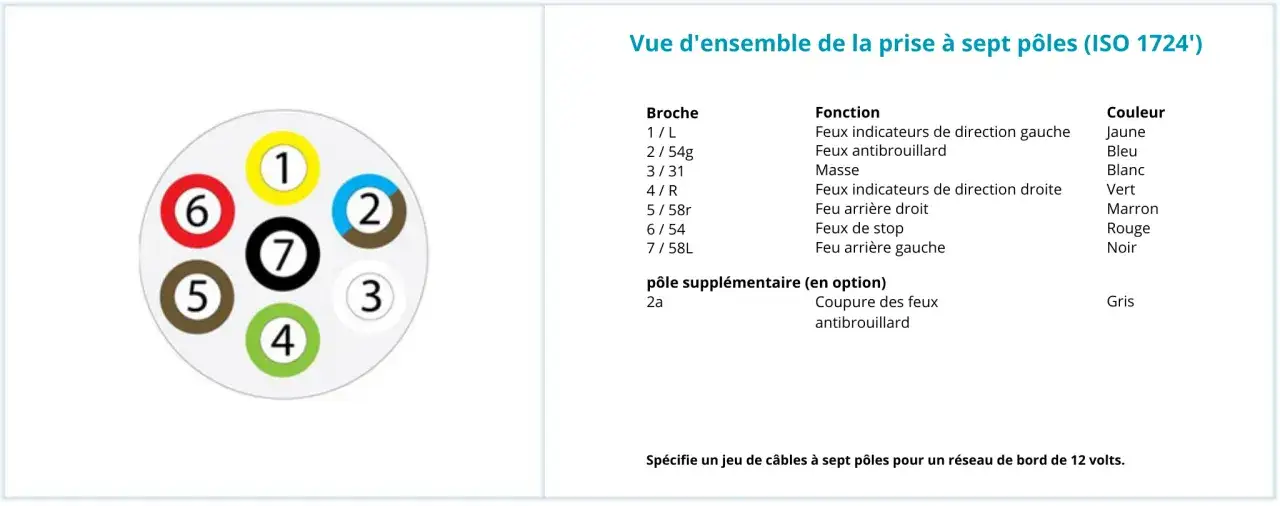

Le schéma standard d’une prise 7 broches
| Broche | Couleur courante | Fonction |
|---|---|---|
| 1 | Jaune | Clignotant gauche |
| 2 | Bleu | Feu antibrouillard arrière |
| 3 | Blanc | Masse des fonctions principales |
| 4 | Vert | Clignotant droit |
| 5 | Marron | Feu de position droit |
| 6 | Rouge | Feux stop |
| 7 | Noir | Feu de position gauche |
Ce brochage correspond au standard européen couramment utilisé pour les prises 7 broches. Il ne fournit généralement ni feu de recul, ni alimentation permanente pour l’habitacle d’une caravane. Un adaptateur 13 vers 7 broches ne peut pas créer ces fonctions manquantes.

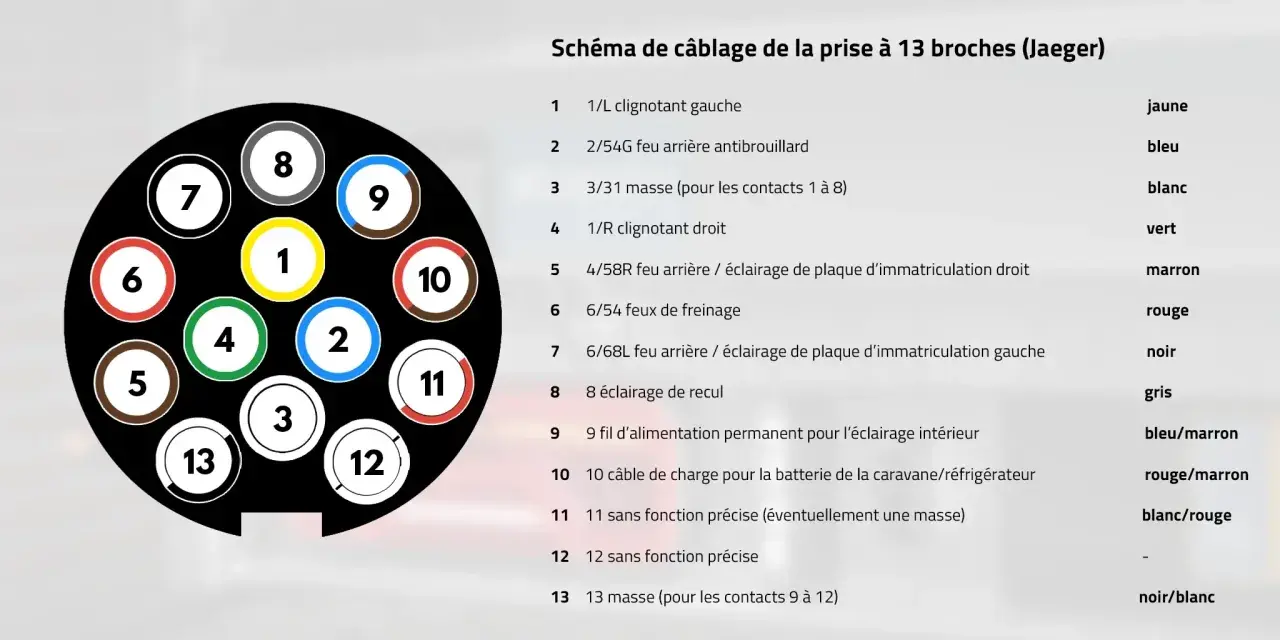

Ce que permet la prise 13 broches
| Broche | Fonction principale |
|---|---|
| 1 | Clignotant gauche |
| 2 | Feu antibrouillard arrière |
| 3 | Masse des broches 1 à 8 |
| 4 | Clignotant droit |
| 5 | Feu de position droit |
| 6 | Feux stop |
| 7 | Feu de position gauche |
| 8 | Feu de recul |
| 9 | Alimentation permanente 12 V |
| 10 | Alimentation 12 V après contact ou circuit de charge |
| 11 | Masse dédiée à la broche 10 |
| 12 | Contact généralement non affecté |
| 13 | Masse dédiée à la broche 9 |
La norme prévoit une séparation des masses pour les alimentations auxiliaires. Je conseille de ne jamais réunir les broches 3, 11 et 13 au hasard, même si la remorque semble fonctionner. La section des câbles, le fusible et la présence d’un relais ou d’un module de charge dépendent aussi du modèle de faisceau.
Un piège revient souvent lors du montage. Le dessin d’une prise peut être présenté côté branchement des fils ou côté insertion de la fiche. Les positions sont alors inversées visuellement. Avant de sertir, je vérifie toujours le numéro gravé sur le support, pas seulement la position apparente du contact.
Monter le faisceau sans perturber l’électronique
La méthode exacte varie selon la voiture et le kit, mais la logique reste la même. Le faisceau doit recevoir les signaux, disposer d’une masse fiable et être alimenté par une ligne protégée. Une installation propre prend généralement 1 h 30 à 3 heures, davantage si le véhicule exige un codage électronique.
- Identifier le véhicule avec son année, sa motorisation et ses équipements. Un même modèle peut utiliser plusieurs architectures électriques.
- Lire la notice du kit pour connaître les fils de signal, le point d’alimentation et la valeur du fusible.
- Accéder aux feux arrière sans couper de câble avant d’avoir identifié les fonctions avec un schéma ou un multimètre.
- Installer le boîtier dans une zone sèche, éloignée des garnitures susceptibles de retenir l’eau et accessible en cas de diagnostic.
- Raccorder la masse sur un point métallique propre ou sur le point de masse recommandé par le constructeur.
- Relier l’alimentation 12 V depuis la batterie ou la boîte à fusibles, avec le fusible prévu par le fabricant. Sur les kits courants, la protection se situe souvent entre 10 et 20 A, mais seule la notice fait foi.
- Fixer la prise sur l’attelage, protéger le passage de câble avec un passe-fil et éviter toute zone proche de l’échappement.
- Effectuer le codage si le véhicule le demande. Cette étape peut activer la gestion de remorque et modifier le comportement des aides au stationnement.
Les raccords rapides sont pratiques, mais je les évite dans une zone exposée à l’humidité ou aux vibrations. Un sertissage avec une cosse adaptée, protégé par une gaine thermorétractable, tient mieux dans le temps. Il faut aussi laisser une petite boucle de service près du boîtier pour pouvoir intervenir sans arracher les connexions.
Sur certains véhicules, le faisceau spécifique est plus cher mais réduit fortement le risque d’erreur. À l’inverse, un kit universel multiplexé peut convenir lorsqu’aucun modèle dédié n’existe, à condition de suivre précisément le tableau de raccordement et de vérifier la compatibilité avec les feux à LED.
Choisir le bon faisceau selon le véhicule et l’usage
| Solution | Atouts | Limites | Budget indicatif |
|---|---|---|---|
| Faisceau spécifique | Connecteurs d’origine, fonctions mieux intégrées | Compatibilité à vérifier, codage parfois nécessaire | 120 à 300 € |
| Faisceau universel multiplexé | Compatible avec de nombreux modèles, prix modéré | Raccordements à réaliser, fonctions parfois limitées | 60 à 150 € |
| Faisceau universel simple | Montage économique sur véhicule ancien | Risque élevé sur une électronique récente | 40 à 80 € |
Pour une voiture récente, je privilégie le faisceau spécifique dès qu’il est disponible. Il coûte davantage à l’achat, mais le gain de temps et la meilleure intégration des équipements rendent souvent l’écart raisonnable. Le faisceau universel reste pertinent pour une remorque légère, un véhicule plus ancien ou une installation qui n’a pas besoin de fonctions avancées.
En France, en 2026, il faut prévoir environ 100 à 250 € de main-d’œuvre pour une pose standard, auxquels peuvent s’ajouter 30 à 100 € pour un diagnostic ou un codage. Une prise 13 broches peut aussi augmenter la facture à cause du câblage des alimentations et du feu de recul. Le prix seul ne doit donc pas guider le choix.
Si l’installation doit alimenter une caravane, je vérifie trois points avant l’achat. La prise doit être réellement câblée en 13 broches, le module doit accepter la fonction de charge prévue et l’alimentation doit être dimensionnée pour éviter une chute de tension. Un adaptateur extérieur ne remplace pas ces trois éléments.
Tester l’installation et repérer une panne
Le contrôle commence voiture à l’arrêt, contact coupé, puis se poursuit avec la remorque ou un boîtier de test. Je ne me contente pas de vérifier les clignotants. Une prise mal raccordée peut laisser fonctionner les feux principaux tout en inversant les positions droite et gauche ou en supprimant la masse d’une fonction.
- Contrôler les deux clignotants et vérifier que leur fréquence reste normale.
- Allumer les feux de position, puis les feux stop.
- Tester l’antibrouillard arrière et vérifier sa coupure éventuelle côté véhicule.
- Tester le feu de recul si la prise et la remorque en sont équipées.
- Mesurer les alimentations des broches 9 et 10 sur une prise 13 broches, uniquement si elles sont prévues par le kit.
- Inspecter la masse, le fusible, les sertissages et l’étanchéité du passe-fil.
Lire aussi : Comment démonter une batterie de voiture en toute sécurité
Les défauts les plus fréquents
- Clignotement rapide : module absent, mauvais signal détecté ou ampoule incompatible.
- Aucun éclairage : fusible coupé, masse insuffisante ou alimentation 12 V manquante.
- Feu faible : chute de tension, oxydation dans la prise ou section de câble trop faible.
- Défaut au tableau de bord : faisceau non compatible avec la surveillance électronique du véhicule.
- Radar de recul actif avec la remorque : codage absent ou module ne gérant pas cette fonction.
Pour isoler une panne, je commence par la masse avant de remplacer le boîtier. Une résistance anormale entre la masse de la prise et le châssis suffit à créer plusieurs symptômes trompeurs. Je contrôle ensuite le fusible, l’arrivée 12 V et les signaux d’entrée, dans cet ordre.
Le contrôle final qui évite les mauvaises surprises
Un branchement fiable repose sur trois éléments qui doivent rester cohérents avec le véhicule et la remorque. Il faut le bon type de boîtier multiplexé, une prise dont le brochage correspond réellement à l’usage et une alimentation correctement protégée.
Avant de partir, je recommande de refaire le test après quelques kilomètres. Les vibrations peuvent révéler un fil mal fixé ou une prise qui prend l’eau. Si le véhicule affiche encore un défaut, mieux vaut interrompre le diagnostic et faire vérifier le faisceau avec l’outil adapté que multiplier les raccordements au hasard.
