Un volant devient soudainement dur, la pompe siffle ou une flaque apparaît sous le moteur : le schéma du circuit de direction assistée permet de comprendre rapidement d’où vient le problème. Je détaille ici le chemin du fluide, le rôle de chaque élément, les différences entre les systèmes et une méthode de diagnostic pratique, sans remplacer les contrôles propres à chaque modèle.
Le circuit hydraulique se lit comme une boucle sous pression
- La pompe aspire le fluide du réservoir et l’envoie sous pression vers la direction.
- Le distributeur oriente le fluide vers le côté gauche ou droit du vérin intégré à la crémaillère.
- Une direction dure ne signifie pas automatiquement que la pompe est hors service.
- Le niveau, la courroie, les fuites et l’air sont à contrôler avant tout remplacement.
- Le fluide adapté au constructeur est indispensable pour protéger les joints et les palettes de la pompe.
Lire le schéma d’une pompe de direction assistée

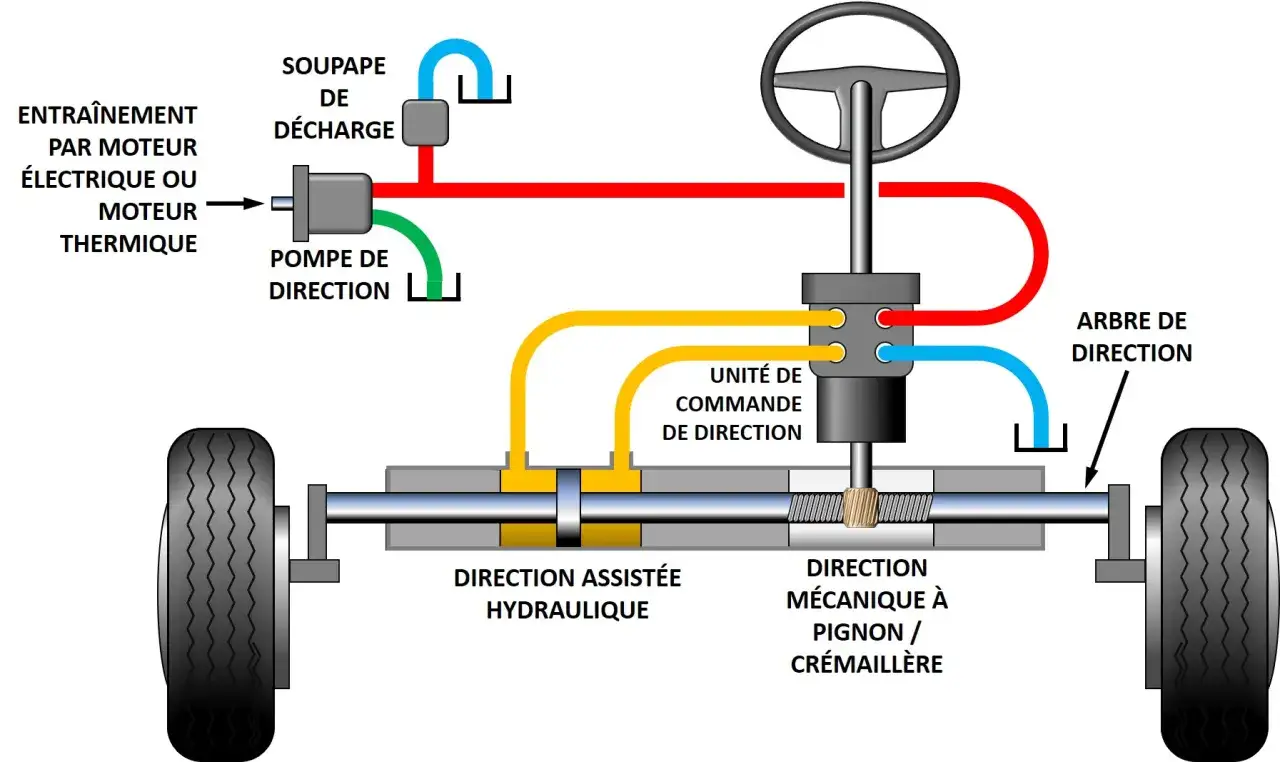

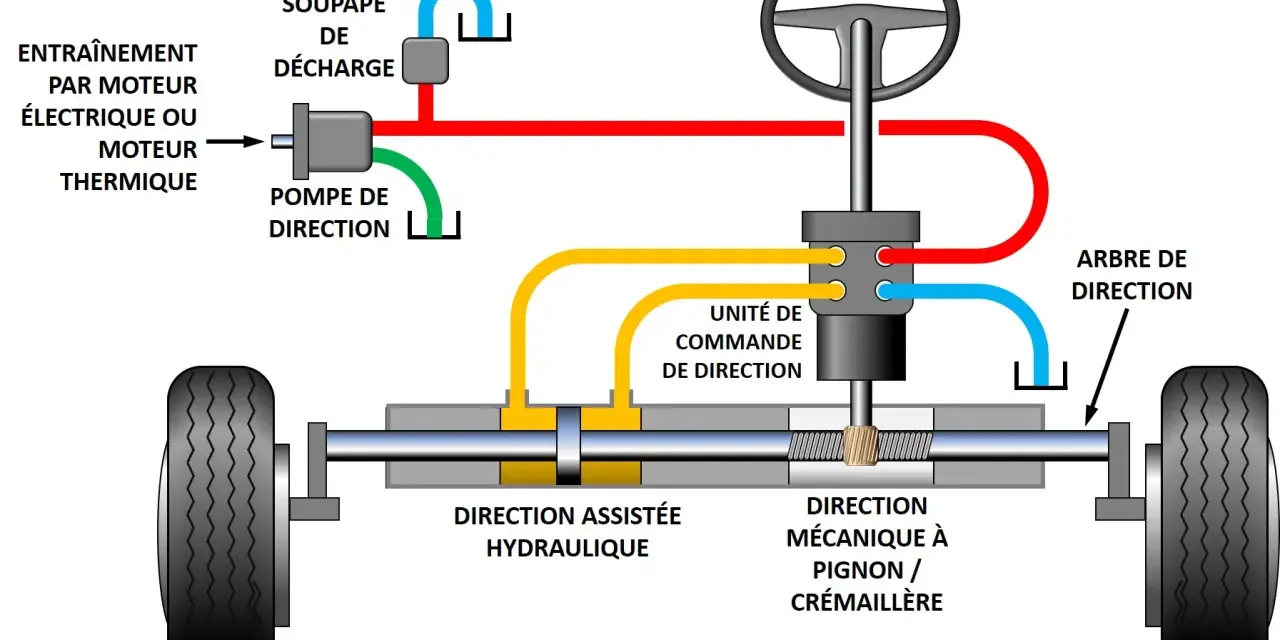

Sur un circuit hydraulique classique, le fluide suit une boucle simple : réservoir, pompe, conduite haute pression, boîtier de direction, conduite de retour. La pompe ne commande donc pas directement les roues. Elle fournit l’énergie hydraulique qui aide le conducteur lorsque le volant actionne le mécanisme de direction.
On peut représenter le fonctionnement de cette manière :
Réservoir → pompe → flexible haute pression → distributeur de la crémaillère → vérin d’assistance → retour au réservoir
La pompe est généralement entraînée par la courroie d’accessoires sur les véhicules équipés d’une assistance hydraulique traditionnelle. Elle tourne donc dès que le moteur fonctionne, même lorsque le véhicule roule tout droit. Sur certains modèles, la pompe est entraînée par un moteur électrique : le principe hydraulique reste proche, mais le diagnostic ajoute les fusibles, le câblage et le calculateur.
La pression maximale est limitée par un clapet de décharge. Il évite que la pression augmente sans contrôle lorsque les roues arrivent en butée. Le sifflement entendu en braquant à fond provient souvent de cette mise en pression, mais je conseille de ne jamais maintenir le volant contre la butée plus de quelques secondes.
Le rôle précis de chaque élément du circuit
Le réservoir contient le fluide et permet aux bulles d’air de se séparer avant que le liquide ne reparte vers la pompe. Son bouchon comporte parfois une jauge, avec des repères à contrôler moteur arrêté et roues droites, selon les indications du constructeur.
| Élément | Fonction | Défaut typique |
|---|---|---|
| Réservoir | Stocke et décante le fluide | Niveau bas, filtre colmaté, mousse |
| Pompe | Crée le débit et la pression hydraulique | Bruit, usure interne, pression insuffisante |
| Flexible d’aspiration | Amène le fluide du réservoir à la pompe | Prise d’air, fissure, collier desserré |
| Flexible haute pression | Transporte le fluide sous pression | Fuite, sertissage détérioré, vibration |
| Distributeur | Dirige le fluide vers la chambre utile | Assistance irrégulière ou déséquilibrée |
| Crémaillère et vérin | Transforme la pression en effort de braquage | Fuite interne, point dur, jeu mécanique |
La conduite d’aspiration travaille à basse pression. Une petite fissure à cet endroit peut donc faire entrer de l’air sans forcément laisser couler beaucoup de liquide. C’est une cause fréquente de mousse dans le bocal et de bruit de pompe, souvent confondue avec une pompe usée.
La conduite haute pression est différente. Elle doit résister à des contraintes importantes et ne se remplace pas par une durite ordinaire. Une fuite à son raccord peut faire chuter rapidement le niveau et provoquer une perte d’assistance, surtout lors des manœuvres à basse vitesse.
Hydraulique, électrohydraulique ou électrique
Avant d’interpréter un schéma, je commence toujours par identifier le type d’assistance monté sur le véhicule. Une pompe visible sur la courroie indique généralement un système hydraulique classique. À l’inverse, un bloc pompe placé près du passage de roue peut correspondre à une assistance électrohydraulique, avec moteur électrique, réservoir et électronique réunis dans un même ensemble.
| Type d’assistance | Ce que montre le schéma | Points de contrôle |
|---|---|---|
| Hydraulique mécanique | Pompe entraînée par courroie, réservoir et durites | Courroie, niveau, fuites, pression |
| Électrohydraulique | Pompe électrique reliée à un circuit hydraulique | Alimentation, fusible, masse, fluide, pression |
| Électrique EPS | Moteur électrique sur la colonne ou la crémaillère | Batterie, capteurs, calculateur, codes défaut |
Une direction électrique pure ne possède ni pompe hydraulique ni liquide à purger. Ajouter du fluide dans un véhicule équipé d’une EPS serait donc inutile, voire révélateur d’une mauvaise identification du système. La présence d’un bocal portant une référence de fluide est le premier indice, mais la documentation du véhicule reste la meilleure confirmation.
Les modèles électrohydrauliques demandent une approche un peu plus prudente. Une pompe peut fonctionner mécaniquement mais être coupée par une mauvaise alimentation électrique. Dans ce cas, le remplacement de la pompe sans mesurer la tension risque de ne rien résoudre.
Diagnostiquer une panne en suivant le circuit
Une méthode logique évite de remplacer des pièces au hasard. Je pars toujours du symptôme, puis je remonte le circuit dans le sens du fluide. Une direction dure uniquement à l’arrêt n’a pas la même cause qu’une assistance absente en permanence.
1. Observer le niveau et l’état du fluide
Un niveau inférieur au repère peut révéler une fuite, mais il ne suffit pas de faire l’appoint. Il faut inspecter le dessous du réservoir, les raccords, la pompe, les soufflets de crémaillère et les flexibles. Un liquide très sombre, chargé de particules métalliques ou qui sent le brûlé indique une contamination ou une surchauffe.
2. Chercher les signes d’air dans le circuit
Un fluide mousseux, des bulles persistantes et un bruit de grognement orientent vers une prise d’air ou une purge incomplète. La cause se trouve souvent sur la durite d’aspiration, son joint ou son collier. Une pompe peut produire un bruit impressionnant tout en étant encore récupérable si elle n’a pas fonctionné longtemps à sec.
3. Contrôler la courroie et la poulie
Sur une pompe mécanique, une courroie détendue, brillante ou contaminée par l’huile peut patiner sous charge. Le volant devient alors plus dur lors d’un créneau, tandis que la pompe peut émettre un sifflement. Il faut aussi vérifier l’alignement et le jeu de la poulie, car un roulement fatigué peut imiter un défaut interne de pompe.
Lire aussi : Voyant filtre à gasoil allumé, que faire ?
4. Mesurer la pression avant de condamner la pompe
Le contrôle au manomètre est le test le plus fiable, mais la valeur correcte dépend du véhicule et doit venir de la fiche constructeur. Une pression trop faible peut venir de la pompe, d’un clapet bloqué ou d’une alimentation insuffisante. Si la pression est correcte, la panne peut se situer dans le distributeur, la crémaillère ou un élément mécanique de la direction.
Le tableau suivant aide à orienter les premières vérifications :
| Symptôme | Causes possibles | Contrôle prioritaire |
|---|---|---|
| Volant dur dans les deux sens | Niveau bas, courroie, pompe, alimentation électrique | Fluide, courroie et pression |
| Volant dur seulement à gauche ou à droite | Distributeur, crémaillère, obstruction interne | Pression et fonctionnement du boîtier |
| Gémissement avec mousse | Prise d’air, niveau insuffisant, fluide inadapté | Durite d’aspiration et purge |
| Fuite près d’un soufflet | Joint interne de crémaillère détérioré | État du soufflet et de la crémaillère |
| Assistance intermittente | Faux contact, moteur électrique, surchauffe | Alimentation et codes défaut |
Remplissage et purge sans abîmer la pompe
Après le remplacement d’une durite, d’une pompe ou d’une crémaillère, l’air doit être évacué. La procédure varie selon les modèles, mais la logique reste similaire : utiliser le fluide prescrit, maintenir le niveau et faire circuler le liquide sans faire travailler inutilement la pompe contre la butée.
- Placer les roues droites et remplir le réservoir jusqu’au repère adapté.
- Lever l’avant du véhicule si la procédure du constructeur le permet.
- Moteur arrêté, tourner lentement le volant de gauche à droite plusieurs fois.
- Surveiller le niveau et compléter sans dépasser le repère.
- Démarrer brièvement, puis vérifier le bruit, les bulles et les fuites.
- Reprendre le niveau après refroidissement et effectuer un essai prudent.
Je déconseille les mélanges improvisés entre liquide ATF, fluide synthétique et produit minéral. Deux liquides qui semblent proches peuvent attaquer les joints ou modifier la lubrification interne. Une purge simple représente souvent environ 90 à 160 € TTC dans un garage indépendant, mais le prix dépend du modèle, de la quantité de fluide et de l’accessibilité.
Si le liquide est très contaminé, une simple vidange du bocal ne suffit pas. Il faut parfois rincer les canalisations et vérifier que les débris n’ont pas atteint la crémaillère. C’est particulièrement important lorsqu’une pompe a cassé mécaniquement, car ses particules peuvent circuler dans tout le circuit.
Ce que le schéma révèle avant un remplacement
Le principal intérêt d’un schéma de pompe de direction assistée est de montrer qu’une panne ne se limite pas à un seul composant. Le réservoir, la durite d’aspiration, le clapet, la pompe, la crémaillère et le retour forment un ensemble. Une pièce neuve montée sur un circuit contaminé peut donc s’user rapidement.
Avant de commander une pompe, je vérifie au minimum le type d’assistance, la référence du fluide, l’absence de fuite et la tension de courroie. Si le véhicule dispose d’une électropompe, j’ajoute le contrôle des fusibles, des masses et de la batterie. Cette démarche prend moins de temps qu’un remplacement inutile et évite de payer deux fois la même main-d’œuvre.
Pour une panne persistante, le contrôle de pression et la lecture des défauts électroniques apportent une réponse plus solide qu’un simple essai routier. Une assistance irrégulière, une crémaillère qui fuit ou un bruit qui augmente avec le régime moteur doivent être traités rapidement, car la direction reste un organe de sécurité.
Le bon réflexe avant de condamner la pompe
Un circuit de direction assistée se comprend en suivant le fluide depuis le réservoir jusqu’à la crémaillère, puis par la conduite de retour. Cette lecture permet de distinguer un manque de liquide, une prise d’air, une courroie qui patine, une pompe réellement usée ou un défaut situé plus loin dans la direction.
La règle la plus utile tient en une phrase : diagnostiquer le circuit avant de remplacer la pompe. Avec le bon fluide, une purge correcte et une mesure de pression adaptée au véhicule, on évite la majorité des réparations coûteuses et des pannes qui reviennent quelques jours plus tard.
